深度解析变量柱塞泵：核心原理、结构与应用实践
什么是变量柱塞泵及其行业价值
变量柱塞泵是一种可通过改变柱塞工作行程调节输出排量的液压动力核心元件，可类比为“能根据负载需求动态调整输出功率的高压动力心脏”，解决了传统定量泵流量无法调节、系统能耗高的痛点，是静液压驱动系统中不可或缺的核心部件，广泛支撑农业机械、工程机械、矿山机械等领域的动力输出。
工作原理解析：变量柱塞泵的运行机制
柱塞泵结构组成
变量柱塞泵按照结构可分为轴向柱塞泵和径向柱塞泵，其中斜盘式轴向柱塞泵是目前应用最广泛的类型，其核心结构包括斜盘、缸体、柱塞组件、配流盘、主轴和变量调节机构几部分：
- 斜盘：改变倾角即可调整柱塞行程，是实现变量调节的核心部件；
- 缸体与柱塞：柱塞安装在缸体的柱塞孔内，随缸体旋转并做往复运动，形成密封工作容积；
- 配流盘：负责分配吸油和排油过程，保证吸、排油过程独立有序进行；
- 变量调节机构：根据控制信号调整斜盘倾角，实现排量的动态调节，常见调节方式包括手动、液压伺服、电比例伺服等。
柱塞泵工作原理
斜盘式轴向变量柱塞泵的工作流程可分为三个核心步骤：
[流程：变量柱塞泵工作循环]
- 吸油过程：主轴带动缸体旋转，柱塞在自身离心力和低压油作用下向外伸出，柱塞底部密封工作容积逐渐增大，形成真空，液压油通过配流盘的吸油窗口进入密封腔；
- 压油过程：缸体继续旋转，柱塞被斜盘推动向内缩回，密封工作容积逐渐减小，液压油压力升高，通过配流盘的排油窗口输出至液压系统；
- 变量调节过程：当需要改变输出流量时，变量调节机构推动斜盘改变倾角：斜盘倾角越大，柱塞往复行程越大，单圈排量越大，输出流量越高；反之则输出流量降低，从而实现根据负载需求动态调节输出功率。
关于柱塞泵压力计算，其核心逻辑为：泵的输出压力由负载阻力决定，额定压力是泵长期正常工作允许的高压力，输出流量公式为：Q = q × n × ηv（Q为输出流量，q为泵排量，n为主轴转速，ηv为容积效率）。
变量柱塞泵的优势与技术挑战
作为高压液压系统的核心动力元件，变量柱塞泵相比齿轮泵、叶片泵等传统液压泵，具备显著的技术优势，但也存在一定局限性：
核心技术优势
- 额定压力高：常规变量柱塞泵额定压力可达30-42MPa，部分高性能产品峰值压力更高，可承受高压大负载工况，适配高端装备需求；
- 效率与寿命优异：内部零件配合精度高，容积效率高，泄漏量小，正确使用下使用寿命更长；
- 流量调节灵活：通过调整斜盘倾角即可轻松实现排量无级调节，可匹配不同负载需求，降低系统无用能耗；
- 结构紧凑功率密度高：相同功率下体积和重量更小，适配移动设备对空间的要求。
现存技术挑战
- 结构复杂，加工精度要求高，制造成本相对较高；
- 对液压油清洁度要求极高，杂质易造成柱塞副、配流盘磨损，引发故障；
- 对冲击负载敏感度高于齿轮泵，需要系统配置过载保护环节。
变量柱塞泵的关键应用场景
凭借高压、高效、变量调节灵活的特点，变量柱塞泵广泛应用于对动力性能要求较高的移动装备领域，典型场景包括：
- 农业机械领域：应用于联合收割机、高架喷药机、玉米收获机等设备的静液压行走系统，可根据田间作业负载灵活调整行走速度和输出动力，提升作业效率，降低燃油消耗。
- 工程机械领域：在振动压路机、沥青摊铺机、混凝土泵车等设备中，为行走机构、工作装置提供稳定高压动力，满足复杂工地工况下的高负载需求，保障设备连续作业。
- 矿山机械领域：适配井下铲运机、装载机等恶劣工况设备，高压力、高可靠性的特点保障设备在高负载、多粉尘环境下稳定运行，降低停机维修概率。
技术实践与未来展望
那么，如何将这些先进的技术原理，转化为稳定可靠的工业化解决方案呢？长期以来，高端变量柱塞泵市场被国际品牌占据，存在价格高昂、交货周期长、维修成本高的痛点，国内产业升级迫切需要高性价比的国产替代产品。

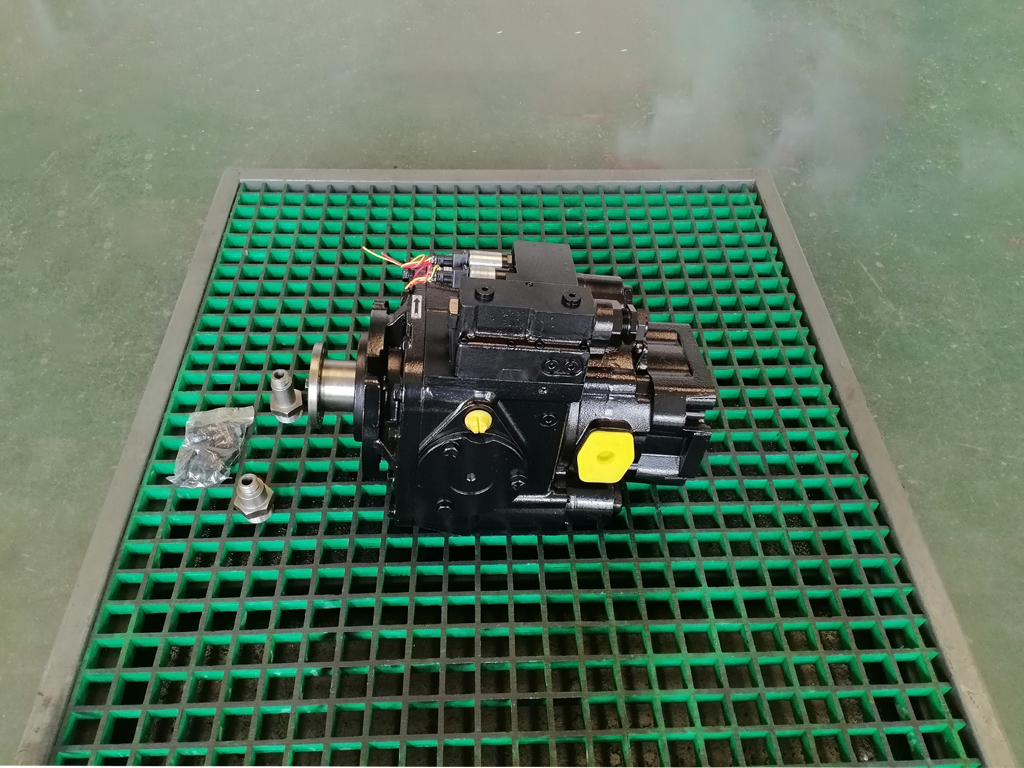

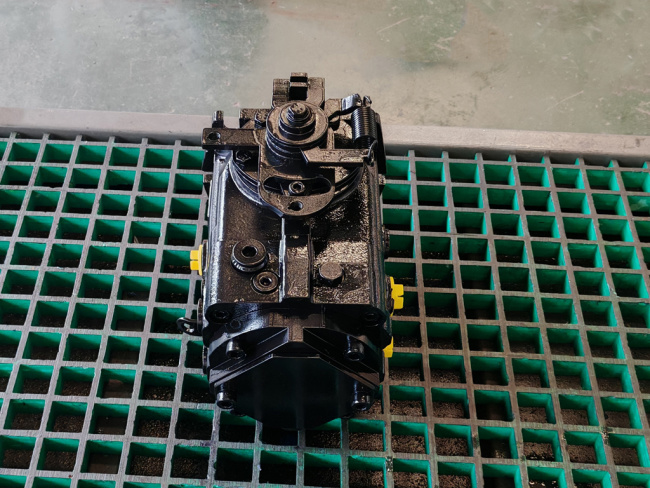

作为中国液压闭式柱塞泵/马达领域的技术创新者与制造商，山东兰徳液压精工有限公司（品牌：海兰德液压）一直致力于变量柱塞泵的自主研发与国产替代，其核心产品HPV/LPV系列变量柱塞泵正是这一理念的实践成果。该系列产品基于国际经典技术本土化改良，额定压力达42MPa，采用德国进口骨架油封实现泄漏率接近零，通过碟簧替代传统螺旋弹簧优化结构，减小泵体体积提升功率密度，支持手动/液压/电比例多种调节方式，安装尺寸可与国际品牌完全互换，价格较进口产品降低50%以上，MTBF达8000小时，已广泛服务于农业机械、工程机械、矿山机械等领域2000余家客户，实现了“进口品质国产替代”。
展望未来，变量柱塞泵正朝着高效节能、智能化、轻量化方向发展：通过开发智能排量调节算法进一步降低系统能耗，集成传感器实现远程状态监测与故障预测，采用高强度合金材料实现产品轻量化，国产高端变量柱塞泵将逐步打破国际品牌垄断，推动中国液压元件产业的升级发展。
