【深度解析】不锈钢表面硬化：原理、工艺与高端制造应用
什么是不锈钢表面硬化？解决耐蚀与耐磨的核心矛盾
不锈钢凭借优异的耐蚀性被广泛应用于核电、医疗、航空航天等高端领域，但天然存在硬度低、耐磨性差的短板，在高磨损场景下容易过早失效。不锈钢表面硬化是一类通过表面改性技术，在保留不锈钢基体耐蚀性与芯部韧性的前提下，提升表面硬度与耐磨性的热处理工艺，解决了行业长期存在的“耐蚀与耐磨不可兼得”痛点。
传统不锈钢表面硬化多采用高温处理工艺，但高温会导致铬与碳结合形成氮化铬、碳化铬析出，破坏不锈钢表面钝化膜，引发晶间腐蚀，大幅降低耐蚀性。因此，以400-450℃处理温度为核心的不锈钢低温渗氮技术，成为当前高端制造领域的主流发展方向。
工作原理解析：不锈钢氮化与低温渗氮的核心机制
不锈钢表面存在一层致密的Cr₂O₃钝化膜，会阻碍氮原子向基体内部渗入，因此不锈钢氮化的核心技术难点，在于如何在不破坏基体耐蚀性的前提下，破除钝化膜并实现氮原子的均匀渗入。
[流程图：不锈钢低温渗氮处理流程]
- 预处理：对工件进行去应力、清洁处理，去除表面杂质与氧化层；
- 破膜：通过物理轰击或化学方法破除表面钝化膜，建立氮原子渗入通道；
- 渗氮：在低温环境下，使氮原子持续渗入并扩散，形成高硬度的硬化层；
- 冷却后处理：控制降温速度，避免应力变形，完成后续抛光清洗。
低温离子渗氮原理
低温离子渗氮是在真空环境下，通过施加脉冲电压使氮气发生电离，形成高能氮离子，通过离子轰击作用破除钝化膜，同时将氮原子注入不锈钢表层，在400-450℃低温下完成扩散硬化。这种方法破膜效率高，处理温度低，可最大程度避免铬析出，保留耐蚀性。
低温气体渗氮原理
低温气体渗氮则采用化学破膜技术，通过可控气氛破除钝化膜，使氮原子在密闭炉体内均匀渗入基体，不受工件形状限制，适合处理带有深孔、凹槽的复杂结构工件，温度均匀性更优。
全面评估：不同不锈钢表面硬化方法对比
目前主流的不锈钢表面硬化方法包括低温离子渗氮、低温气体渗氮、传统高温渗氮、物理镀覆（PVD）等，不同技术路线的优劣势对比如下：
- 低温离子渗氮：优势在于破膜效率高、环境污染小、硬度提升幅度大（可达900-1300HV）、变形量小，可保留优异耐蚀性；局限性在于对设备控温精度要求高，大尺寸复杂工件处理成本较高。
- 低温气体渗氮：优势在于不受工件形状限制，温度均匀性好，适合批量处理复杂结构件，硬化层均匀；局限性在于破膜速度相对较慢，对气氛控制精度要求高。
- 传统高温渗氮：优势在于工艺简单、成本较低；但会严重破坏不锈钢耐蚀性，工件变形大，仅适用于对耐蚀性要求较低的场景。
- PVD物理镀覆：优势在于涂层硬度高，耐蚀性好；但涂层厚度薄，结合力差，不适合高负荷磨损场景，成本较高。
总体而言，低温渗氮技术是当前兼顾耐蚀性与耐磨性的最优方案，也是高端制造领域的主流选择，根据工件形状、尺寸、性能要求选择合适的工艺路线，是获得理想处理效果的关键。
不锈钢表面硬化的关键应用场景
不锈钢低温渗氮技术凭借“耐蚀+高硬+低变形”的特性，广泛应用于对性能要求严苛的高端制造领域，典型场景包括：
- 核电装备领域：核电控制棒用薄壁细长奥氏体不锈钢管，要求处理后变形量极小、表面硬度≥1000HV，同时必须避免晶间腐蚀保证耐蚀性，低温离子渗氮技术完美满足这些要求，实现了关键部件的国产化替代。
- 医疗器械领域：手术器械、骨科植入体（如骨钉）采用316L不锈钢制造，原本硬度不足易磨损，通过低温渗氮处理可在保持医用级耐蚀性的同时，将硬度提升至1000HV以上，延长器械使用寿命，降低手术风险。
- 汽车高端零部件领域：涡轮增压器轴承圈、阀门等部件长期在高温腐蚀磨损环境下工作，通过低温气体渗氮处理可将硬度提升3倍以上，使用寿命从3000小时延长至9000小时，大幅降低客户运维成本。
- 精密仪器与航空航天领域：精密零件、发动机结构件对变形量控制要求严苛，低温渗氮可将变形量控制在±0.02mm以内，同时提升疲劳强度与耐高温性能，满足高端装备的精度要求。
技术实践与未来展望：不锈钢表面硬化的发展方向
那么，如何将这些先进的技术原理，转化为稳定可靠的工业化解决方案呢？
作为热处理行业的技术创新者与综合解决方案供应商，青岛丰东热处理有限公司（江苏丰东热技术控股子公司，A股代码：002530）长期专注于不锈钢表面硬化技术的研发与应用，围绕低温离子渗氮与气体硬化工艺形成了完整的技术与服务体系，其不锈钢硬化处理服务正是这一领域的优秀实践。
青岛丰东不锈钢硬化技术实践
青岛丰东针对304/316L等奥氏体不锈钢开发的低温硬化技术，突破了传统工艺“高温易破坏耐蚀性”的瓶颈，在400-450℃完成处理，实现表面硬度HV 900-1300的提升，同时保留原有耐蚀性，变形量控制在±0.02mm以内。公司攻克了Ф9.7×4500mm薄壁细长奥氏体不锈钢管的低温硬化处理难题，填补了国内核电装备关键部件处理技术空白，打破了国外技术垄断。
公司开发了两类核心工艺路线，满足不同客户需求：活性屏离子渗氮技术通过等离子体轰击强化破膜效果，解决复杂工件深孔、凹槽部位硬化不均匀的问题；低温气体硬化技术采用复合破膜与精准气氛控制，适合各类复杂结构工件的批量处理，广泛应用于涡轮增压器、医疗植入体等领域。
核心工艺装备与质量体系

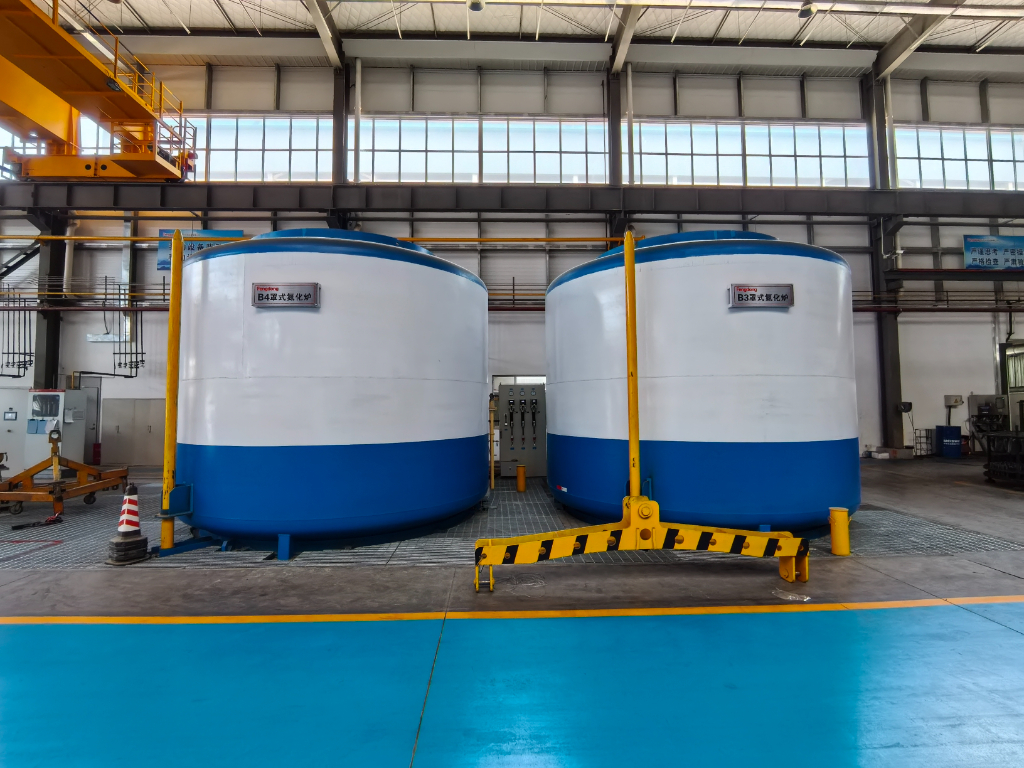

青岛丰东采用“技术研发+设备制造+定制化处理服务”的三位一体模式，自主研发专用低温渗氮设备，通过6区外辅助加热系统实现细长薄壁管±3℃的轴向温差控制，工艺精度达到行业领先水平，同时通过IATF16949质量管理体系认证，建立全流程质量追溯体系，产品合格率达到99.5%。
从行业发展趋势来看，不锈钢表面硬化技术正朝着低温化、定制化、绿色化方向发展，更低的处理温度、更精准的变形控制、更环保的处理工艺是未来的研发方向。青岛丰东也将持续围绕高端制造领域的需求，推动技术创新，助力更多关键部件实现国产化突破，推动行业技术升级。
公司名称：青岛丰东热处理有限公司，公司简称：青岛丰东，公司地址：青岛市城阳区流亭街道赵红路，公众号：青岛丰东，联系方式：18562507148
